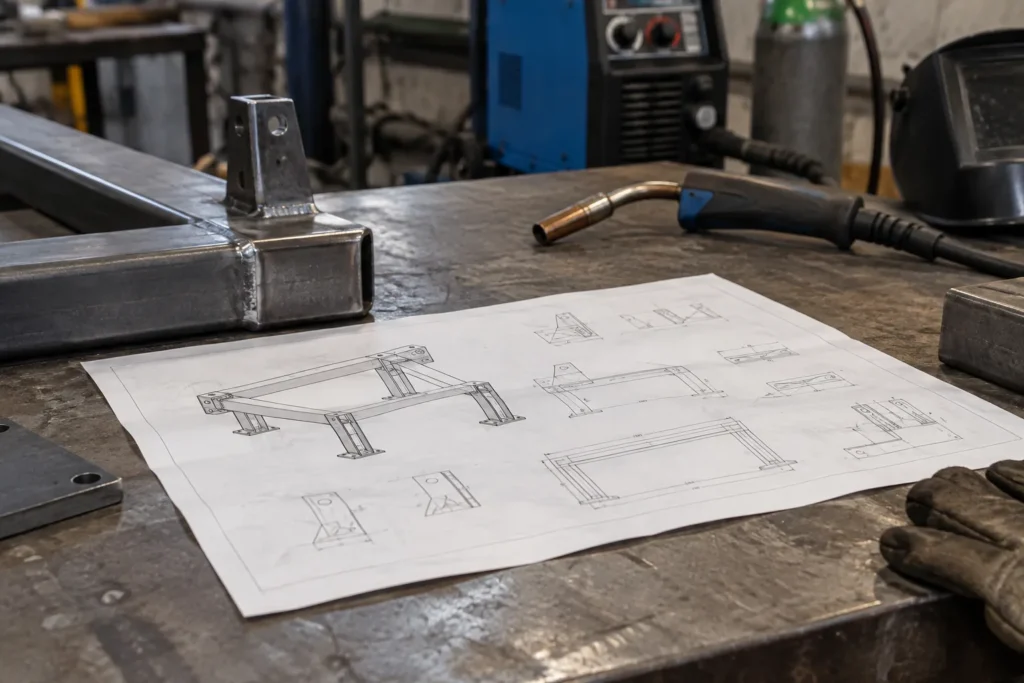

Un plan de fabrication ne décrit pas seulement la forme finale d’une pièce : il peut aussi indiquer où les éléments doivent être assemblés et à quoi doit ressembler la soudure. Pour une personne qui utilise un poste MIG, ces indications aident à distinguer les cordons prévus des simples traits de dessin. Leur lecture dépend toutefois des conventions retenues sur le document. La légende et les consignes associées restent donc essentielles avant d’interpréter un symbole isolément.
Repérer l’emplacement du cordon sur le dessin
Commencez par identifier les pièces représentées et la zone où elles se rejoignent. Un symbole de soudure est généralement rattaché au dessin par une ligne de référence et une flèche qui désigne l’assemblage concerné. La flèche permet de localiser le joint, mais ne suffit pas toujours à déterminer chaque détail de réalisation. Il faut aussi examiner l’orientation des pièces, les vues complémentaires et les notes éventuelles pour comprendre la géométrie de l’assemblage.
La représentation peut montrer une soudure sur un seul côté du joint ou sur ses deux côtés. Cette distinction a une conséquence pratique : elle précise les faces concernées, pas simplement l’aspect visible du cordon sur une vue. Un assemblage peut être dessiné sous plusieurs angles, et certains détails peuvent être simplifiés. Si le symbole paraît contredire la forme représentée, mieux vaut vérifier les autres vues et la légende plutôt que de déduire une consigne à partir du seul dessin.
Comprendre le type de joint et les dimensions indiquées
La forme du symbole renseigne souvent sur le type de soudure demandé. Un assemblage en angle, par exemple, ne se lit pas de la même manière qu’un joint entre deux pièces placées bord à bord. Cette indication décrit la géométrie attendue au niveau de la jonction ; elle ne choisit pas automatiquement le procédé, le métal d’apport ou les paramètres du poste. Ces éléments doivent être indiqués ailleurs dans le document ou définis par les exigences du travail.
Des lettres ou des valeurs peuvent accompagner le symbole pour préciser des dimensions, une longueur ou la disposition des cordons. Leur signification dépend de leur emplacement et des règles de lecture utilisées sur le plan. Il est donc risqué de traiter un nombre isolé comme une épaisseur de pièce ou une longueur de soudure sans vérifier la légende. Lorsque le document mentionne une soudure intermittente, les indications peuvent aussi distinguer la longueur des segments de leur espacement.
Faire le lien avec un poste MIG sans confondre les consignes
Le plan définit principalement ce qui est attendu de l’assemblage ; la fiche du poste décrit les possibilités de la machine. Une indication de soudure ne fournit pas nécessairement le courant, la tension, la vitesse de fil ou le débit de gaz à régler. Ces paramètres varient selon le métal, son épaisseur, le fil, le gaz et la configuration réelle du joint. Le type de poste et ses réglages doivent donc être examinés séparément, en tenant compte des informations disponibles.
Il faut également vérifier si le dessin précise le métal des pièces, le type de fil ou d’autres conditions de réalisation. Sans ces données, un symbole peut indiquer la forme du cordon sans permettre de choisir les consommables adaptés. Les termes du plan peuvent enfin être propres à un atelier ou à un projet : une légende, une note technique ou une clarification auprès de la personne responsable évite de supposer que toutes les conventions sont universelles.
Pour lire un plan de soudage MIG, partez de l’assemblage représenté, suivez la flèche vers le joint, puis consultez le symbole, ses éventuelles dimensions et la légende. Cette lecture permet de comprendre où la soudure est attendue et quelle forme générale est demandée, sans en déduire des réglages qui ne figurent pas sur le document. Si une indication manque ou reste ambiguë, le plan seul ne permet pas toujours de trancher : il faut alors obtenir la précision nécessaire avant de choisir la configuration de soudage.
