Sur un poste MIG/MAG, la polarité décrit le sens de circulation du courant entre le fil-électrode et la pièce à souder. Elle dépend du branchement de la torche et du câble de retour sur les bornes positive et négative. Ce réglage est parfois visible à l’extérieur, parfois réalisé par des connexions internes. Le comprendre aide à lire une notice et à vérifier que le poste correspond au fil choisi.
Ce que signifie la polarité en MIG/MAG
Le courant continu possède une borne positive et une borne négative. Dans un circuit de soudage, le fil-électrode et la pièce sont reliés chacun à l’une de ces bornes. Inverser les branchements change la polarité au niveau du fil. La pince fixée à la pièce est souvent appelée pince de masse, mais elle sert ici de câble de retour du courant : son nom ne signifie pas qu’elle définit à elle seule la polarité.
Avec un fil plein utilisé sous gaz, le fil est généralement relié au positif et la pièce au négatif. Certains fils fourrés sans gaz demandent au contraire une polarité inversée, mais la configuration dépend du type de fil et des indications de son fabricant. Il ne faut donc pas déduire le branchement du seul fait qu’un fil est fourré ou utilisé sans gaz. La référence exacte du consommable reste déterminante.
Repérer les connexions sur le poste

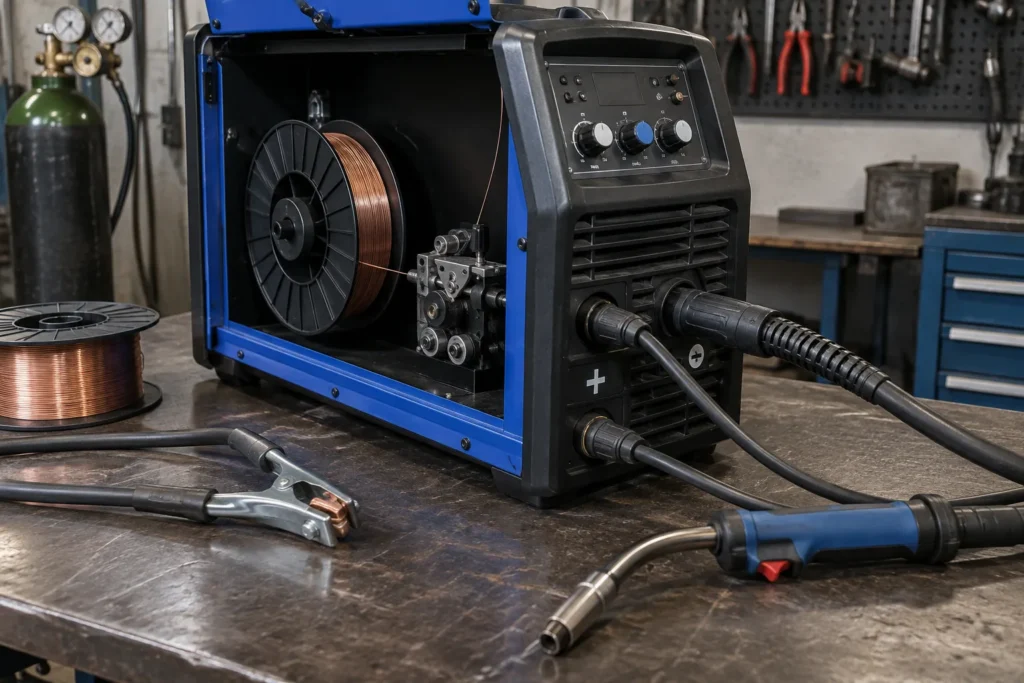

Les postes qui permettent de changer facilement la polarité peuvent présenter des bornes identifiées par les signes plus et moins. Il faut repérer à quelle borne sont raccordés le câble de torche et celui de retour, puis comparer cette configuration à celle indiquée pour le fil. Sur certains modèles, une connexion destinée à la torche se trouve dans le compartiment du dévidoir. L’emplacement et le mode de raccordement varient d’un appareil à l’autre.
D’autres postes proposent une configuration fixe ou rendent le changement moins direct. Une fiche produit peut mentionner une polarité réglable, des connexions réversibles ou une compatibilité avec plusieurs types de fils. Ces termes ne garantissent pas que toutes les combinaisons soient possibles : vérifiez le schéma de branchement et la notice du modèle concerné. Si les bornes ne sont pas clairement repérées, la documentation du poste est la référence à consulter.
Vérifier l’accord entre fil et poste
Pour évaluer la compatibilité, rapprochez les indications du poste de celles inscrites sur la bobine ou la fiche du fil. Vérifiez le type de fil, son mode d’utilisation avec ou sans gaz et la polarité prescrite. Le diamètre du fil et la capacité du dévidoir comptent également, mais ils ne remplacent pas cette vérification électrique. Un poste annoncé comme MIG/MAG n’accepte pas nécessairement tous les fils fourrés ni toutes les configurations.
La présence d’une torche, d’un câble de retour ou d’une bobine dans un descriptif ne suffit pas à confirmer le sens de branchement requis. Cherchez plutôt un schéma, les repères des bornes et une mention explicite de la polarité compatible avec le consommable envisagé. Si les indications restent vagues, évitez de supposer qu’il suffit d’intervertir deux câbles : certains appareils ont un câblage différent. La notice permet de lever cette incertitude.
La polarité est un critère de compatibilité à examiner au même titre que le type de fil et le mode avec ou sans gaz. Repérez les bornes positive et négative, identifiez les connexions de la torche et du câble de retour, puis confrontez-les aux indications du fabricant du fil. Cette vérification évite de choisir un poste sur la seule mention MIG/MAG. En cas de doute sur le câblage, fiez-vous au schéma propre à l’appareil.
